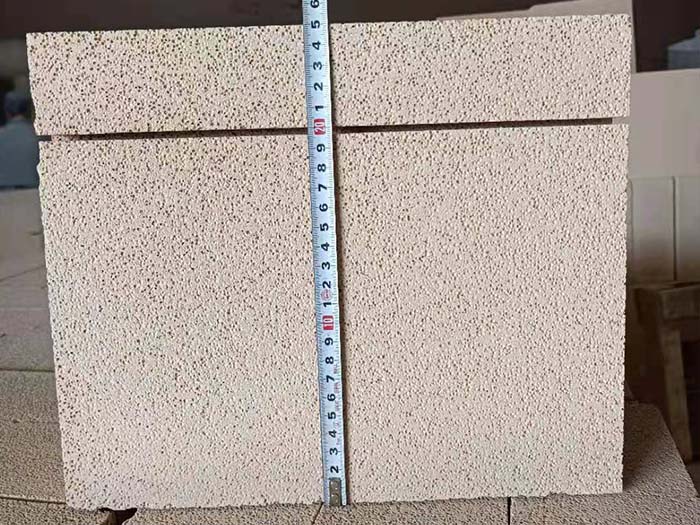

高铝聚轻球吊顶砖通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。

       保温砖和耐火砖的区别：
       保温砖主要的作用是用来保温、减少热量的流失。如：高铝聚轻砖、莫来石砖；而耐火砖主要是用来经受火焰的炙烤。 保温砖一般不会直接触火焰，而耐火砖一般直接接触火焰。如高铝砖；
        主要区别有以下几点：
        1.保温性能：保温砖的导热系数一般在0.2-0.4(平均温度350±25℃)w/m.k，而耐火砖的导热系数在1.0(平均温度350±25℃)w/m.k以上，由此可得出保温砖的保温性能要比耐火砖的保温性能好的多。
        2.耐火度：保温砖的耐火度一般在1400度以下，而耐火砖的耐火度在1400度以上。
        3.密度 保温砖一般都是轻质保温材料，密度一般在0.8-1.0g/cm3，而耐火砖的密度基本都在2.0g/cm3以上。

        窑炉用吊顶砖用途：各种工业窑炉，如罩式炉、加热炉、裂解炉、热处理炉、梭式窑、隧道窑、辊道窑、搪瓷窑、陶瓷窑的吊顶和墙体以及隔热内衬材料。

        应用实例：建材行业大型辊道窑炉，日用陶瓷行业大型隧道窑炉、梭式窑炉、推板窑炉，大型红砖生产线隧道窑，耐火材料隧道窑，梭式窑炉等。

        理化指标：
