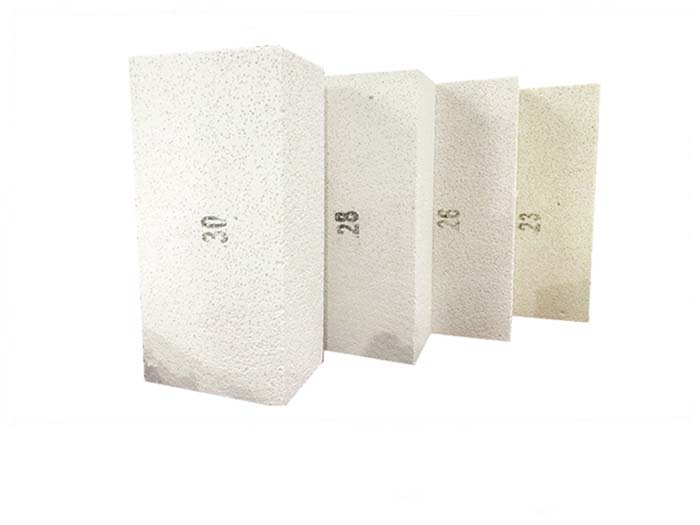

JM26莫来石标砖的尺寸为230*114*65mm,莫来石标砖是以莫来石（3Al2O3·2SiO2）为主晶相的高铝质耐火材料。一般氧化铝含量在65%～75%之间。矿物组成除莫来石外，其中含氧化铝较低者还含有少量玻璃相和方石英；含氧化铝较高者还含有少量刚玉。





　　JM26莫来石标砖是以莫来石为主晶相的铝硅系耐火制品。由于莫来石砖的主晶相是莫来石，因此莫来石砖的性质有：耐火度在1850℃左右，荷重软化温度高，高温蠕变率低，抗热震性好，耐酸性熔渣侵蚀，否则将莫来石分解;在1370℃以上的还原气氛下，莫来石也将分解;在温度高于1650℃时，即使不是还原气氛耐在较低的氧分压下，莫来石也会分解。莫来石砖主要用于热风炉、鱼雷车内衬、陶瓷工业窑衬、匣钵，窑具等等。

　　莫来石砖分为烧结莫来石砖和电熔莫来石砖两种。烧结莫来石砖以高铝矾土熟料为主要原料，加入少量黏土或生矾土作结合剂，经成型、烧成而制成。电熔莫来石砖以高矾土、工业氧化铝和耐火黏土为原料，加入木炭或焦炭细粒作还原剂，成型后采用还原电熔法来制造。电熔莫来石的结晶比烧结莫来石大，抗热震性比烧结制品好。他们的高温性能主要取决于氧化铝的含量和莫来石相与玻璃分布的均匀性。

项目		指标
		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al2O3  %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe2O3  %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
体积密度  g/cm3		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常温耐压强度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加热永久线变化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
		-1.5~0.5
导热系数 W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重软化温度 T0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570

　　莫来石是一种高品质的耐火原料，它具有膨胀均匀、热震稳定性极好、荷重软化点高、高温蠕变值小、硬度大、抗化学腐蚀性好等特点，目前主要有高纯电熔莫来石、普通电熔莫来石、全天然铝矾土精矿烧结莫来石和轻烧莫来石。

　　莫来石砖的一些特性会影响产品的质量，比如，莫来石颗粒与细粉以及其他原料的配比，是否按照要求。泥料的混炼、困料时间、以及泥料水分；莫来石砖胚体的体积密度以及莫来石砖的熔炼和烧结；氧化铝含量、莫来石相；莫来石理化指标是否合乎生产莫来石砖的要求；莫来石的耐火温度以及荷重软化温度；熔铸法和烧结法是否严格按照生产莫来石砖的要求生产等。

　　如果您有相关需求或疑问，欢迎致电郑州荣盛窑炉耐火材料有限公司，荣盛耐材，专注于耐火材料的研发、生产和工程施工的高新技术企业，年产13万吨，欢迎您来厂实地考察洽谈业务。
