保温砖分有粘土保温砖，高铝聚轻保温砖，莫来石保温砖，其中粘土保温砖的使用温度一般为700-1000度，高铝聚轻保温砖的正常使用温度是1200℃，莫来石保温砖的使用温度为1300℃，1400℃，1500℃，保温砖的特点是密度越小，保温性能越强。但是同时它的耐压强度就非常的小粘土砖保温砖的Al2O3含量一般多在40％以上，Fe2O3含量小于2.0～2.5％。配料中熟料为65～85％，结合粘土为35～15％。将粉碎的结合粘土和磨细的熟料混磨,再与颗粒熟料一起配制成半干泥料,高压成型,在约1400℃下烧成，性能较好。粘土砖在高温下呈弱酸性。

       粘土质隔热耐火砖应用范围广泛，多用在热工设备和工业窑炉的隔热层，可用于无强烈高温熔融物料侵蚀及冲刷作用的部位，有的与火焰直接接触的表面涂上一层耐火涂层，减轻被炉渣浸蚀和炉气烟尘冲刷，减少损毁。制品的工作温度不超过重烧线变化的试验温度。还具有耐压强度高、导热系数低等特点，使用后，可减少炉墙的热容量、提高窑炉的热效率。适用于砌筑工业窑炉以及其它热工窑炉以及其它热工设备的隔热层及炉内衬。

      砖型：

      1.普型：不多于四个量尺，外形尺寸比例不大于1:4，不带凹角（包括圆弧状凹角，下同）沟槽，圆弧和孔眼，体积在1000～2000cm3。

      2.异型：外形尺寸比例不大于1:5，不多于一个凹角，一个沟槽，一个圆弧，一个孔眼和一个50℃～70℃的角，体积在1000～3000cm3。

      3.特型：外形尺寸比例不大于1:6，不多于三个凹角，三个沟槽，三个圆弧，三个孔眼和一个30℃～50℃的角，体积在1000～5000cm3。

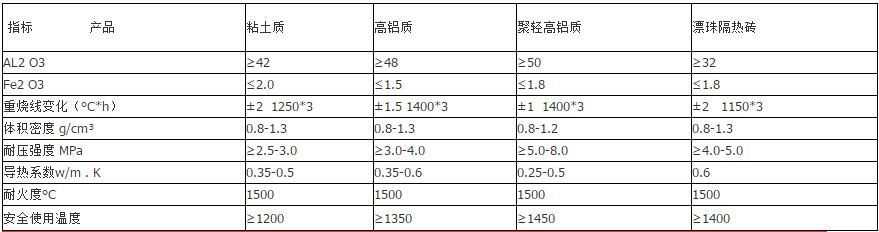

      理化指标：
