硅砖和半硅砖的区别

硅砖和半硅砖，听着名字相似，两者有什么不同呢？下面我就来简单介绍一下硅砖和半硅砖的区别。

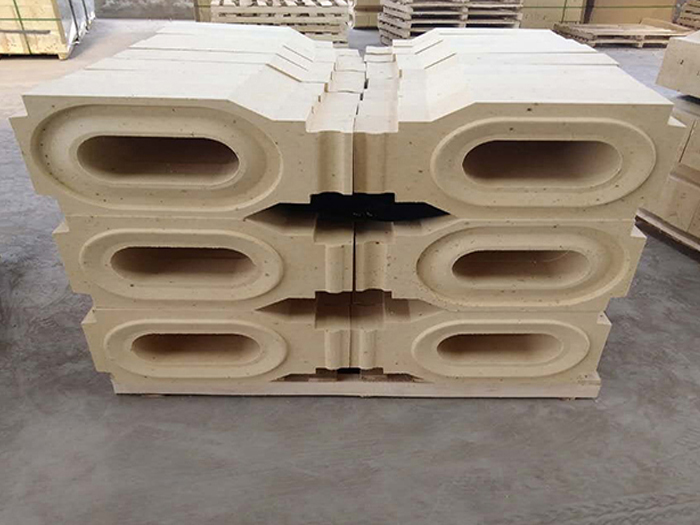

焦炉用硅砖



硅砖：主要由鳞石英、方石英以及少量残余石英和玻璃相组成的酸性耐火材料。其二氧化硅含量94%以上，具有抗酸性渣侵蚀性能，较高的高温强度，荷重软化温度高，在高温花井下长期使用不变形，但热震稳定性低（水中热交换为1～4次）。主要应用于炼焦炉的碳化室和燃烧室的隔墙、炼钢平炉的蓄热室和沉渣室、均热炉、玻璃熔窑的耐火材料和陶瓷的烧成窑的窑炉的拱顶和其他承重部位，也用于热风炉的高温承重部位和酸性平炉炉顶。

半硅砖：是一种石英粘土砖，其是氧化铝含量为15～30%的硅酸铝质耐火材料制品。一般用含石英砂的耐火粘土、叶蜡石粘土或高岭土选矿的尾矿作原料。其耐火度为1670℃，荷重软化点不低于1250℃。半硅砖的耐急冷急热性比硅砖好，体积稳定性优于硅砖。主要用作盛钢桶内衬和下注浇钢系统的耐火层，此外还可以用于热炉炉顶、蓄热室格子砖、化铁炉炉衬、各种窑炉炉底和烟道等部位。

附：硅砖理化指标表一；半硅砖理化指标表二。

表一▼

项目		指标
		GZ-96	GZ-95	GZ-94
W（SiO2）/%≥		86	95	94
W（Fe2O3）/%≤		1.0	1.2	1.4
显气孔率/%≤		22（24）
常温耐压强度/MPa≥	单重＜20Kg	35（30）
	单重≥20Kg	30（25）
0.2MPa荷重软化开始温度/℃≥		1660	1650	1640(胶结硅石1620)
真密度/（g/cm3）≤		2.34	2.35
注：括号内的数值为手工成型砖的指标

表二▼

名称	耐火度/℃	体积密度/g•cm-3	显气孔率/%	常温耐压强度/MPa	荷重软化温度（T6.6）/℃	AI2O3/%	SiO2/%	Fe2O3/%
半硅砖	1630-1650	2.10	18	29	1490	21.59	76.58	0.83
