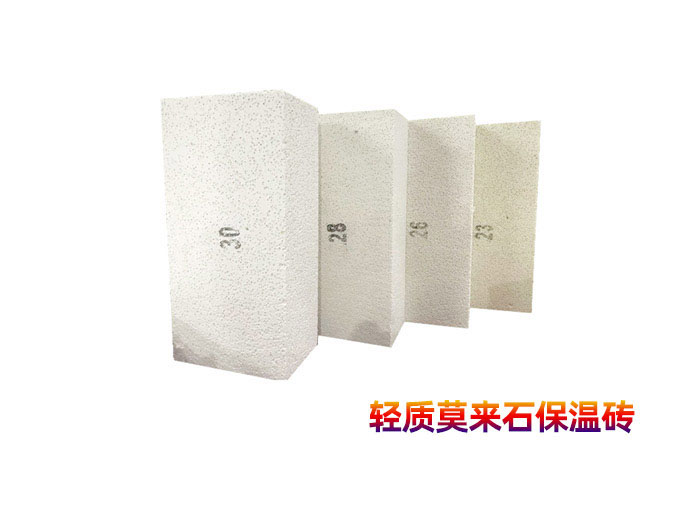

轻质莫来石砖代号JM，有JM23-26-28-30这几种规格，密度和价格也有关联，便宜的也要三四千一吨，具体价格请来电咨询。

轻质莫来石砖质量轻保温效果好，是高纯耐火粉料，按制品要求比重，加入有机复合填充物，经真空挤压成型，高温烧结合成的轻质莫来石制品，荣盛耐材生产的轻质莫来石砖根据不同的规格，氧化铝的含量在50%-80%不等。

轻质莫来石砖的原料主要是靠人工合成，合成的莫来石按照一定的比例混合，即可在一定温度下形成该体系中稳定的化合物，即莫来石晶体。而莫来石的组成AL203在79%左右，SI02在21%较为适宜，但是原料中存在一定数量的杂质成分，在高温下将会造成成分反映，因此随着杂质成分增多，会使玻璃质和刚玉含量增多，并使莫来石形成粗晶结构，从而使制品气孔率增高，热震稳定性和抗侵蚀性能降低，容易出现裂缝。据此莫来石的生产工艺有两种，烧结法和电熔法。合成莫来石系用工业氧化铝、氢氧化铝和纯净粘土（低杂质的高岭土）以及叶腊石等作为原料，也有采用高铝矾土加粘土，或用高铝矾土直接合成莫来石用于制作莫来石保温砖等制品。

本产品是以莫来石为主晶相的轻质莫来石砖。矿物组成除莫来石外，其中含氧化铝较低者还含有少量玻璃相和方石英；含氧化铝较高者还含有少量刚玉，耐火度较高。

轻质莫来石砖生产工艺

轻质莫来石砖因其导热系数低,节能效果较好,可作为直接接触火焰的窑炉内衬,但一般轻质耐火砖存在荷重软化温度低,重烧收缩大等问题,因而多作为保温隔热材料使用。该产品上限操作温度不高于1550℃的一般窑炉内衬使用。轻质莫来石砖生产中,要保证成形产品的外型尺寸,除配料和烧成影响因素外,主要依靠规整的半成品机械压制成形。

1、添加剂的作用

本添加剂是由多种耐火材料组成的复合添加剂,能促进式反应的进行,在轻质莫来石砖烧成的各阶段起到很好的稳定体积作用,并发生一系列的物理化学反应,生成莫来石相。

2、烧失物

所用烧失物为聚苯乙烯小球和木粉。聚苯乙烯小球为碳氢化合物,烧成后能在轻质莫来石砖内部形成内球面光滑的球形大气孔及坚固高强的大气孔壁。该球的弱点是,泥料中球体易团聚,且不能形成牵拉,因而不利于坯体强度的提高。该球的允许加入量有限,为了有效降低轻质莫来石砖密度,而又不降低坯体强度,

3、减水剂的作用

轻质莫来石砖的成型方法属湿法可塑成型,泥料水份含量高,干燥过程中坯体产生的收缩大,荒坯易出现裂纹和收缩不均。减水剂的加入,有效地减少了水的加入量,避免了上述问题的发生。

轻质莫来石砖多少钱？便宜的也要三四千一吨，具体价格请来电咨询。
