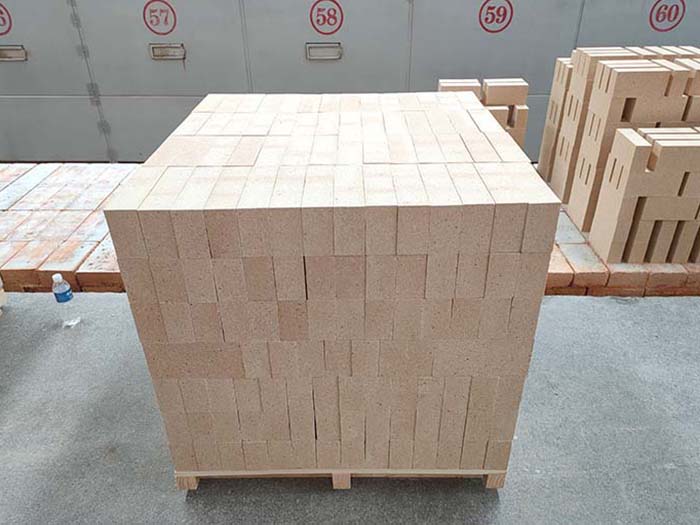

高铝砖主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。此外，高铝砖还广泛地用做平炉蓄热式格子砖、浇注系统用的塞头、水口砖等。但高铝砖价格要比粘土砖高，故用粘土砖能够满足要求的地方就不使用高铝砖。
行业内通常根据氧化铝（Al₂O₃）含量的不同，将高铝砖划分为四个主要等级。随着氧化铝含量的增加，杂质（如SiO₂、Fe₂O₃等）相对减少，耐火砖的等级和性能也呈阶梯式上升：
特种高铝砖：Al₂O₃含量 > 80%（部分标准中，当Al₂O₃含量高于90%时，直接称为刚玉砖）。
75高铝砖（Ⅰ等）：Al₂O₃含量 ≥ 75%。
二级高铝砖（Ⅱ等）：Al₂O₃含量在 60% ~ 75% 之间。
三级高铝砖（Ⅲ等）：Al₂O₃含量在 48% ~ 60% 之间（注：低于48%通常被称为粘土砖）。
核心物理性能
耐火度与荷重软化温度：高铝砖的耐火度可达1750~1790℃。由于其氧化铝含量高、杂质少，形成易熔玻璃体较少，因此荷重软化温度显著高于普通粘土砖。
抗渣性：高铝砖接近于中性耐火材料，能够抵抗酸性渣和碱性渣的侵蚀。但由于其中含有SiO₂，其抗碱性渣的能力相对弱于抗酸性渣的能力。
矿物组成：随着等级的提高，砖内的莫来石和刚玉相含量逐渐增加，玻璃相减少，使得制品结构更加致密，高温性能大幅提升。
常见种类
除了普通高铝砖，为适应不同苛刻工况，还衍生出了多种特种高铝砖：
高荷软、低蠕变高铝砖：以特种矾土、电熔刚玉等为原料，具有高温蠕变小、抗侵蚀性强的优点，适用于大、中型热风炉。
磷酸盐结合高铝砖：以磷酸盐溶液为结合剂，属于不烧砖。其抗剥离性能较好，广泛应用于水泥回转窑、电炉顶等部位。
但是高铝砖的密度是根据高铝砖的含铝量来计算的：
1.高铝砖的密度是根据含铝量来定的，一般的密度2.3-2.5g/cm3之间，密度越高价格越贵，75高铝砖在业内一般要求2.4以上。
2.高铝砖按含铝量分为四个等级，三级高铝砖含铝量不低于百分之55，二级高铝砖含铝量不低于65，1级高铝砖含量不低于75，特种高铝砖含铝量在85以上。至于高铝砖的形状，除了标准高铝砖，还有通用型的高铝砖，也叫异型高铝砖，如果形状非常不规则的话通常叫做特异型高铝砖。
- 上一篇：几种常见的硅质耐火砖制造方法
- 下一篇：没有资料
新闻推荐
在线咨询(7*24)
电话咨询
